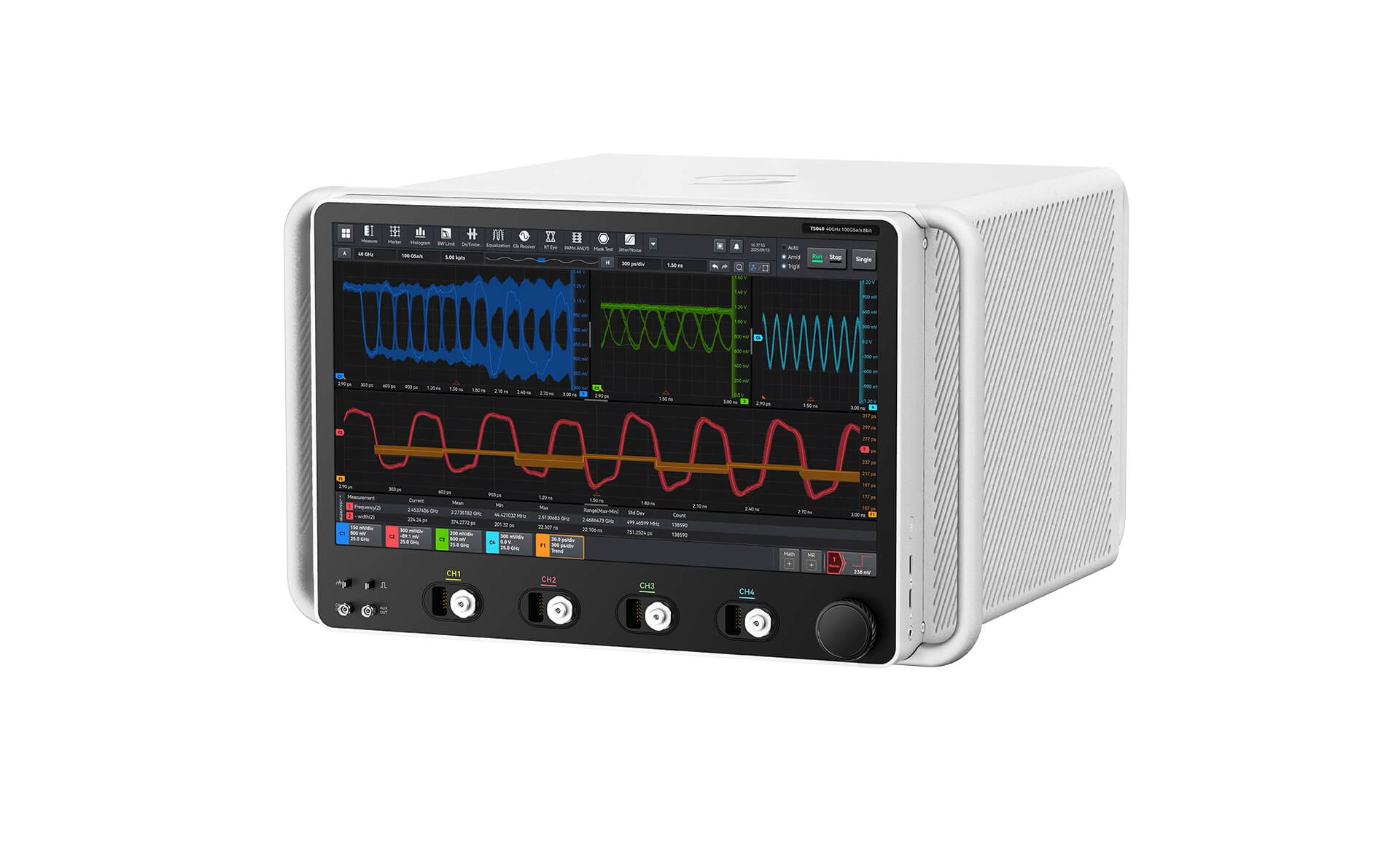

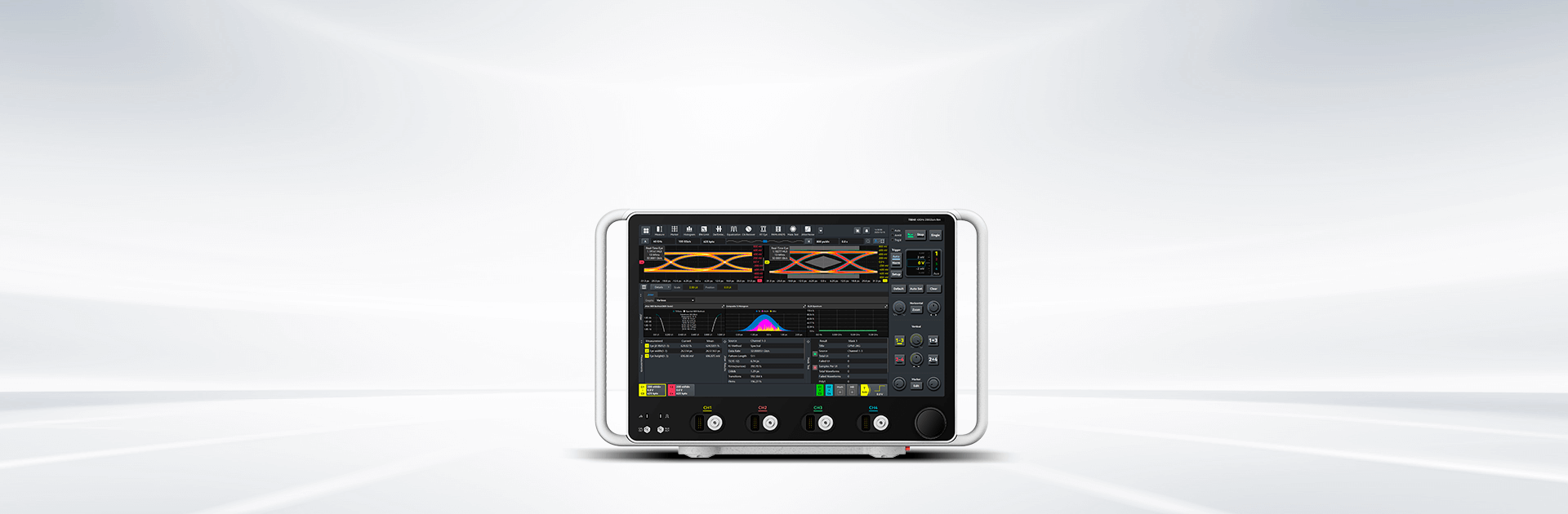

产品特点
能够以高保真水平快速捕获和展示波形信号,满足客户观察并分析真实信号的需求。
提供 2/4 通道的不同配置,每通道均支持 25 GHz ~ 40 GHz 实时带宽和 100 GSa/s 实时采样率。具有超低的底噪,在信号保真度上达到了卓越水准。
核心技术指标
25 GHz ~ 40 GHz
带宽
100 GSa/s
采样率
8 bits
垂直分辨率
2 / 4
通道数
60 mV fs ~ 4 V fs
硬件输入动态范围
4 Gpts
最大存储器深度
想获取更多技术信息?
丰富的选件清单
搭载服务器级的 CPU 与运行内存,具备超强算力提供强大的高速信号分析能力,丰富的协议一致性测试选件随着软件持续升级,保障了示波器的生命力。我们提供了多种主机配置,配件和软件 License 选择。
软件特性和 License 选件
在您的应用场景中,我们的产品如何配合您的工作?

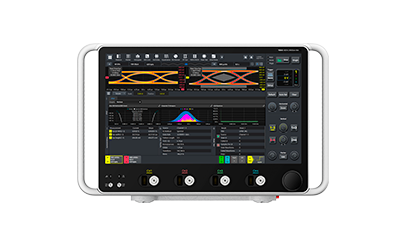

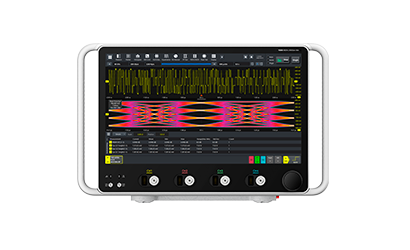

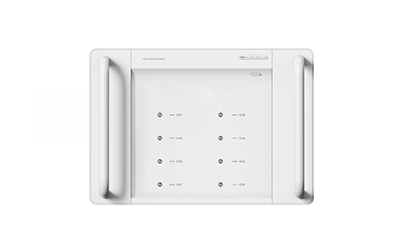

更多产品推荐
详细产品参数
产品规格 |
ExWave TS 40GHz |

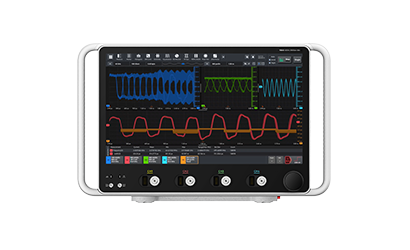

ExWave TS 33GHz |

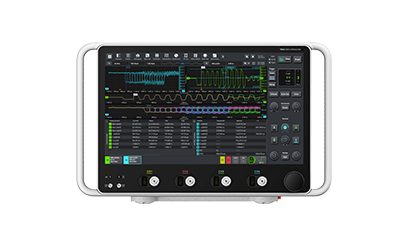

ExWave TS 25GHz |
---|---|---|---|
模拟带宽(-3dB) | 40 GHz | 33 GHz | 25 GHz |
通道采样率 | 100 GSa/s | 100 GSa/s | 100 GSa/s |
模拟输入通道数 | 2/4 | 2/4 | 2/4 |
连接器规格 | 1.85 mm | 1.85 mm | 1.85 mm |
硬件输入动态范围 | 60 mVfs ~ 4 Vfs | 60 mVfs ~ 4 Vfs | 60 mVfs ~ 4 Vfs |
ENOB(50 mV/div) ENOB(7.5 mV/div) |
5.0 bits 4.8 bits |
5.1 bits 4.9 bits |
5.3 bits 5.1 bits |
本底噪声(50 mV/div) 本底噪声(7.5 mV/div) |
2.9 mV(rms) 0.6 mV(rms) |
2.8 mV(rms) 0.55 mV(rms) |
2.4 mV(rms) 0.5 mV(rms) |
固有抖动 | ≤ 30 fs rms | ≤ 30 fs rms | ≤ 30 fs rms |
通道间固有偏差 | ±1 ps pk | ±1 ps pk | ±1 ps pk |
通道最大存储深度 |
500 Mpts ~ 2 Gpts | 500 Mpts ~ 2 Gpts | 500 Mpts ~ 2 Gpts |
