高速 PCle 接口测试解决方案
验证 PCIe 接口电气规格，保障芯片和产品可靠性与兼容性
背景与挑战
对于这些应用，要求 PCIe 接口具备高可靠性与稳定性，必须 7x24 小时稳定运行，同时用户会采购多个供应商的组件，要求这些组件具备高度的互操作性与兼容性，可通过 PCIe 接口标准实现无缝协作。
万里眼提供的 PCIe 接口测试解决方案，可以通过验证 PCIe 接口的电气规格，确保设备满足产品可靠性和兼容性的设计要求。

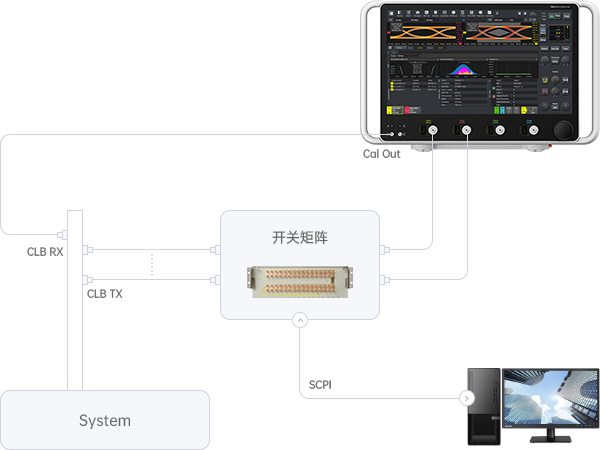

组网与特点
万里眼ExWave TS系列实时示波器提供全栈 PCIe 接口电气测试方案。PCIe 接口发送端测试可选择不同供应商的测试夹具/开关矩阵，结合万里眼提供的精准去嵌方案完成信号规格测试。对于自动码型切换，ExWave TS系列实时示波器可产生码型切换所需的突发信号。对于接收端测试，ExWave TS系列实时示波器深度集成主流误码仪，通过不同参数组合自动扫描完成压力信号校准，并基于校准结果，控制误码仪完成链路均衡训练和误码测试。
覆盖多种应用场景
全面支持 PCIe 1.0 至 6.0（2.5/5/8/16/32/64 GT/s），可实现发送端电气性能验证和接收端测试压力信号校准，覆盖 Base、CEM、M.2 等多种类型接口。
全自动化测量
全自动化解决方案，提供自动码型切换与开关矩阵控制功能，轻松实现多通道无人工干预测试，同时提供基于 Python 的用户自定义控制功能，提升测试系统适配性。
测试码型检测
内置码型识别功能，自动判断 DUT 当前发码是否符合标准，并在不符时主动提示，避免因配置错误导致测试失效，确保每一次测试都准确无误。
设备兼容性
可与业界主流 BERT 仪器对接，并支持自定义测试条件与通过标准，便于调试。
总结
基于万里眼 PCIe 测试解决方案，可以对 PCIe 接口类型的芯片或者模组实现发送端和接收端电气性能的测试和验证，保证芯片、模组性能和工作可靠性。此解决方案是高度自动化的一键式测试，可以将复杂测试从数天缩短到数小时，同时提供多种调试和根因分析工具，协助用户快速发现设计中的问题。其中图形化的嵌入/去嵌工具，可实现夹具仿真、通道仿真、去嵌入等功能，支撑用户有效应对高速设计带来的巨大挑战。
