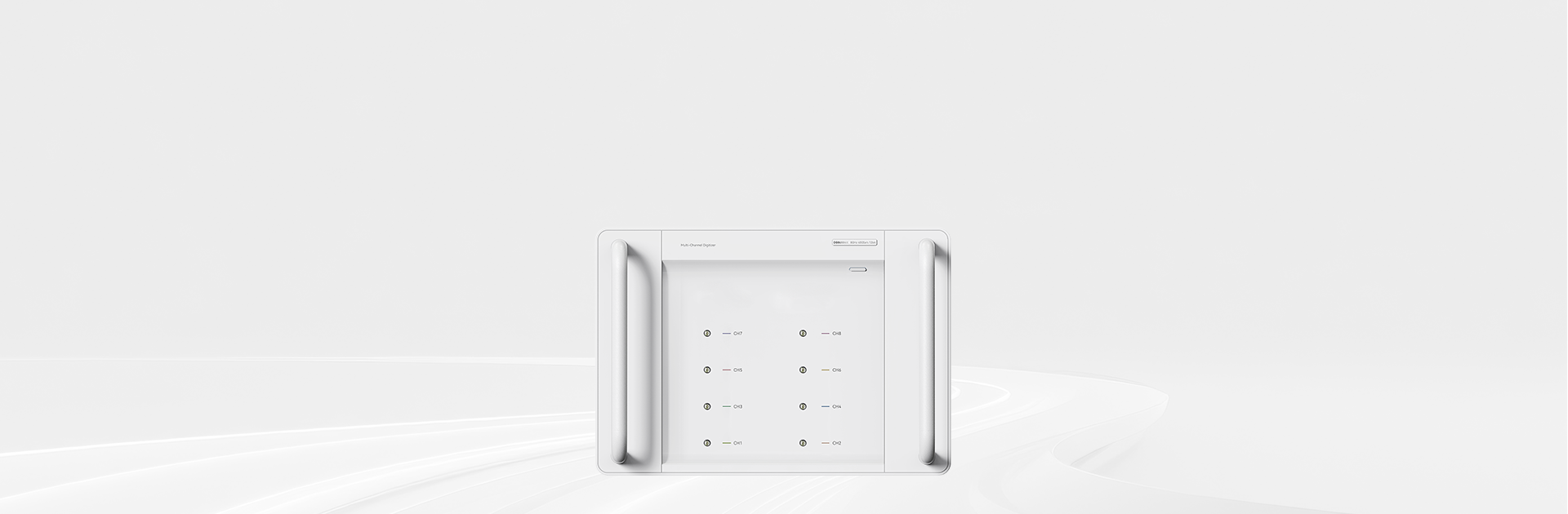

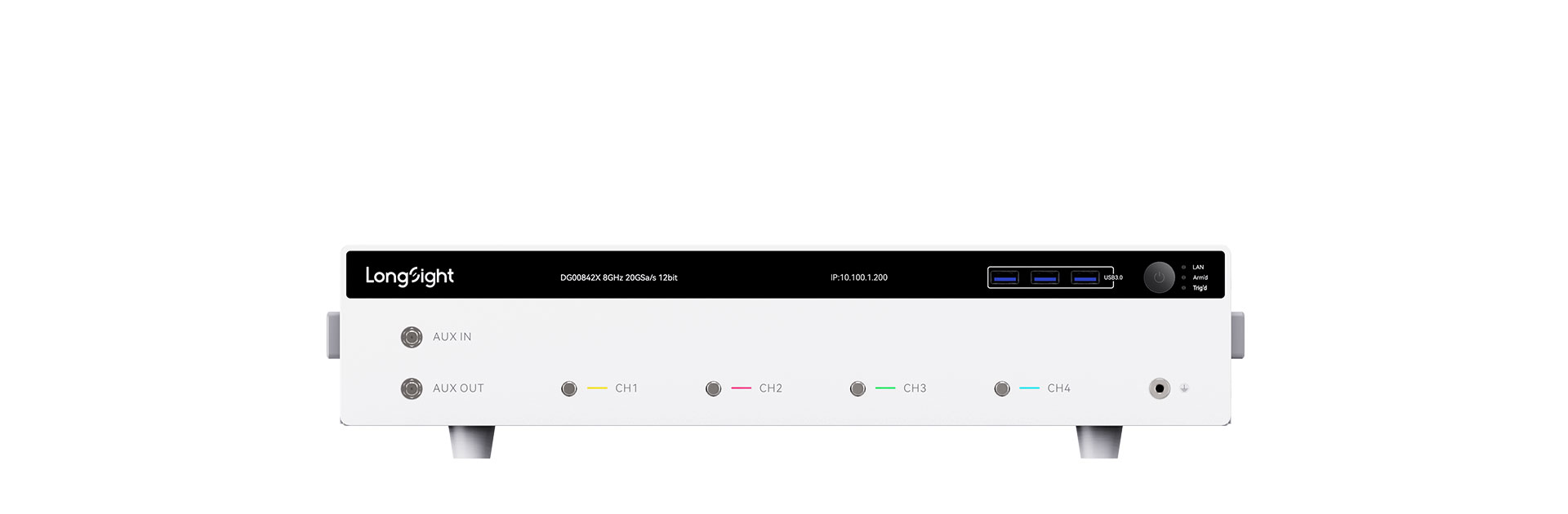

ExWave DG系列_集群数字化仪_卓越可扩展性

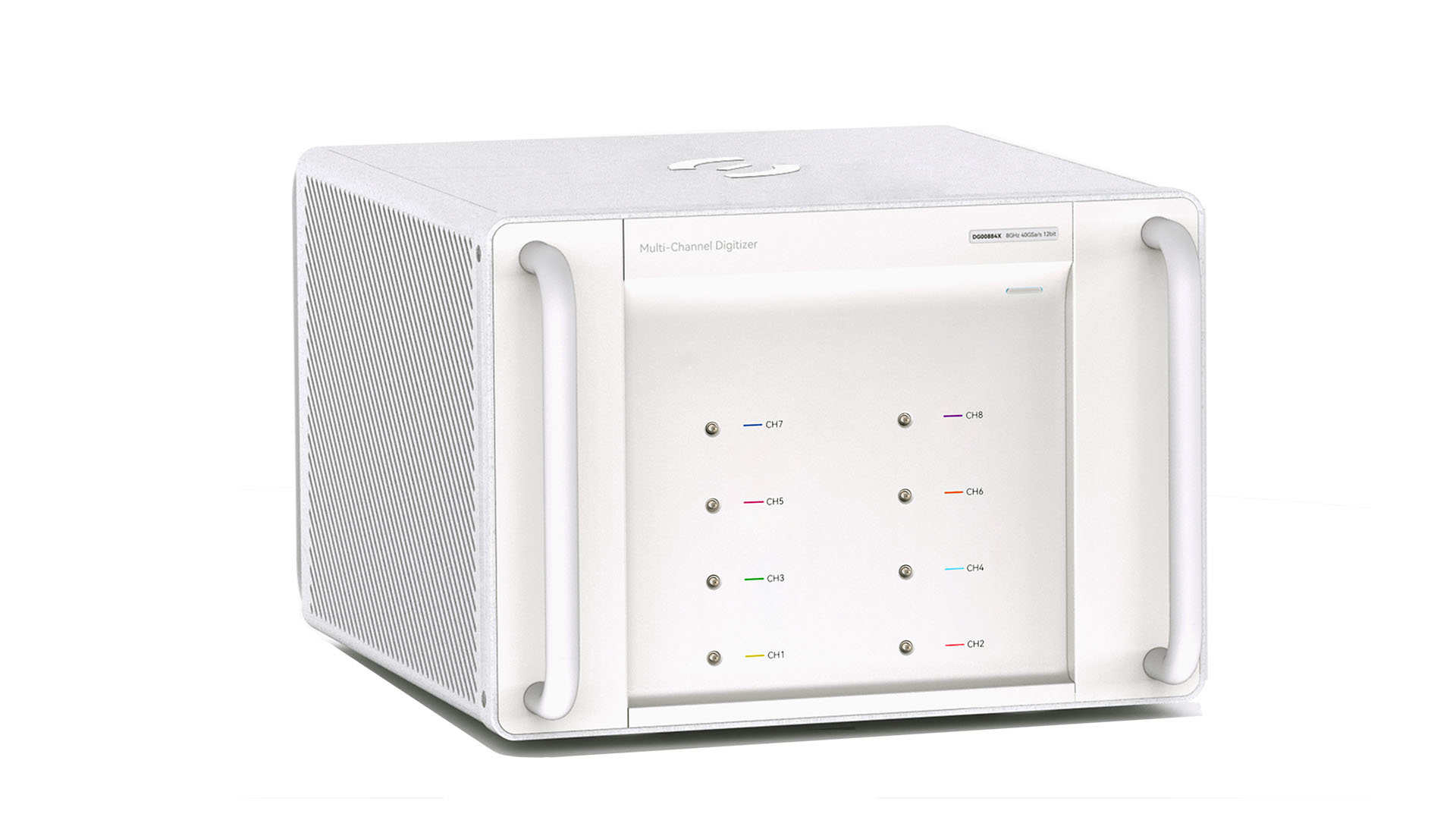

产品特点

具备卓越的扩展性，支持多模块与多机箱级联，实现多通道同步采样，精准契合大规模传感器阵列的数据捕获需求。DG 系列采用先进分布式架构设计，有效降低组网复杂度，大幅削减采购成本，显著提升测试效率。广泛应用于高端科研、工业测试及通信系统等领域，涵盖信号捕获、信号分析、瞬态信号测量以及信号记录等关键环节，为数据处理与分析提供坚实可靠的技术支撑。

核心技术指标

8 GHz

带宽

20 GSa/s - 40 GSa/s

采样率

12 bits

垂直分辨率

4/8

通道数

＞6.8 bits @ 50 mV/div

有效比特位

1 Gpts

最大存储器深度

想获取更多技术信息？

查看详细参数表

选件清单

搭载服务器级的 CPU 与运行内存，具备超强算力提供强大的高速信号分析能力，在瞬态信号测量和大规模多端口信号测试等场景具有独特优势。

主机选件

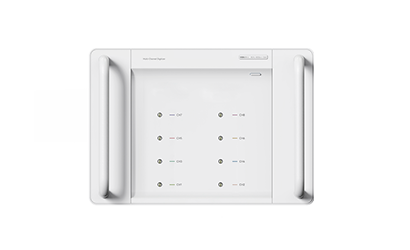

DG00884X

8G带宽8CH集群数字化仪，40GSa/s

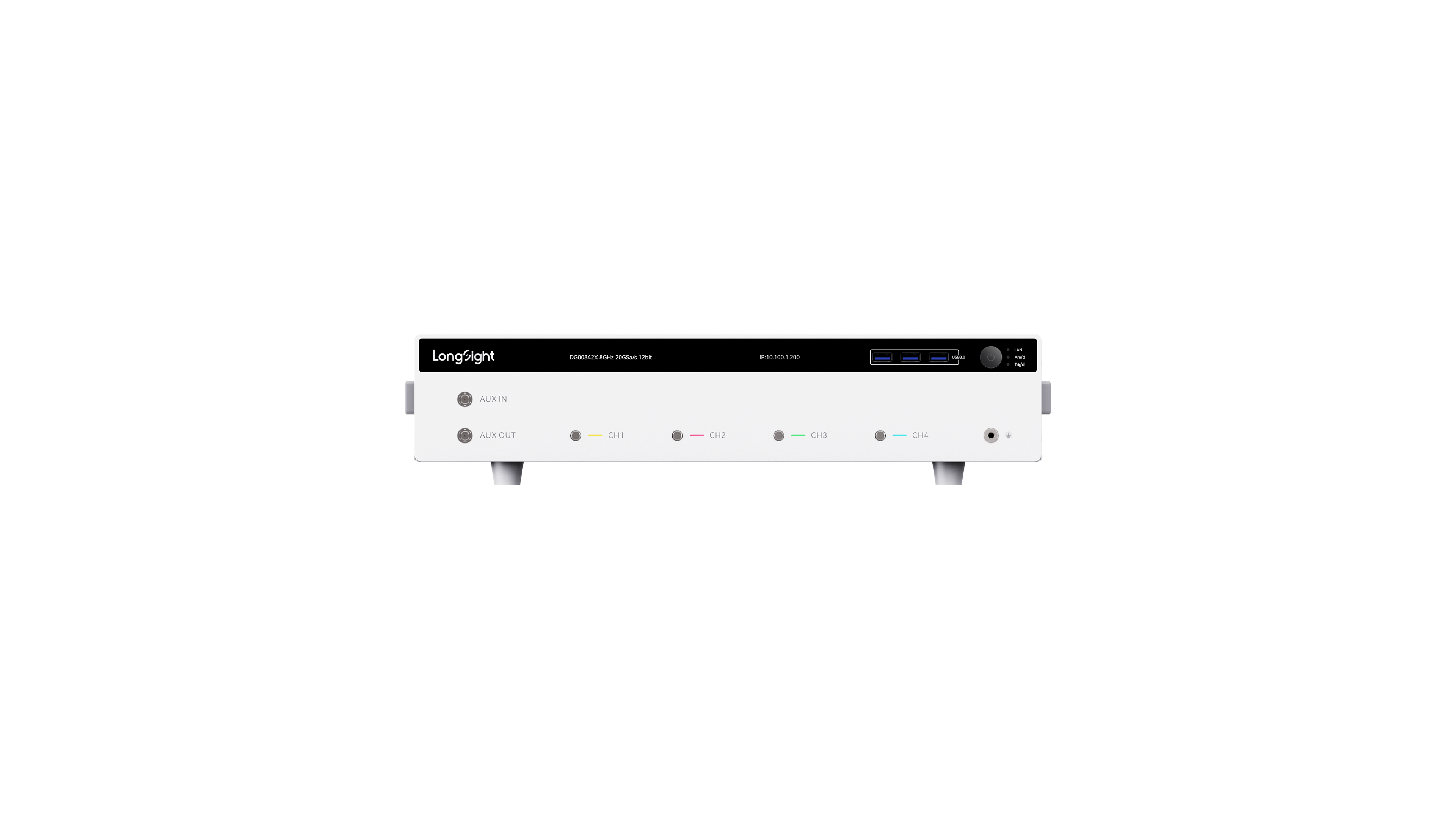

DG00842X

8G带宽4CH集群数字化仪，20GSa/s

软件选件

数字化仪基础软件

在您的应用场景中，我们的产品如何配合您的工作？

基础和高能物理

支持同步采集数千个探测器的信号，实时监控温度、磁场和辐射等传感器信号，分析大科学装置实验产生的海量数据。

高速动力学

支持飞行器或发动机等高速运转设备的实时健康监测，分析振动、压力和变形等信号特征，实现故障诊断与预测性维护。

更多产品推荐

ExWave TS 系列超高速实时示波器

25 GHz ~ 90 GHz 带宽，200 GSa/s 采样率
集高带宽、高采样率和高性能于一体

了解更多

ExWave TS 系列高速实时示波器

25 GHz ~ 40 GHz 带宽，100 GSa/s 采样率
超低的底噪，卓越的信号保真度

了解更多

详细产品参数

规格	ExWave DG系列 DG00884X	ExWave DG系列 DG00842X
模拟带宽（-3 dB）	8 GHz	8 GHz
采样率	40 GSa/s	20 GSa/s
通道数	8	4
硬件档位&动态范围	40 mV ~ 8 V	40 mV ~ 8 V
垂直分辨率	12 bits	12 bits
有效比特位	> 6.8 bits @ 50 mV/div	> 6.8 bits @ 50mV/div
本底噪声	15 mV @ 1 V/div 0.7 mV @ 50 mV/div	15 mV @ 1 V/div 0.7 mV @ 50 mV/div
输入耦合	DC (50 Ω , GND 模式)	DC (50 Ω , GND 模式)
输入阻抗	50 Ω, ± 2 %	50 Ω, ± 2 %
输入灵敏度	1 mV/div ~ 1 V/div	1 mV/div ~ 1 V/div
通道隔离度	60 dB	60 dB
直流增益精度	± 1 % of full scale	± 1 % of full scale
