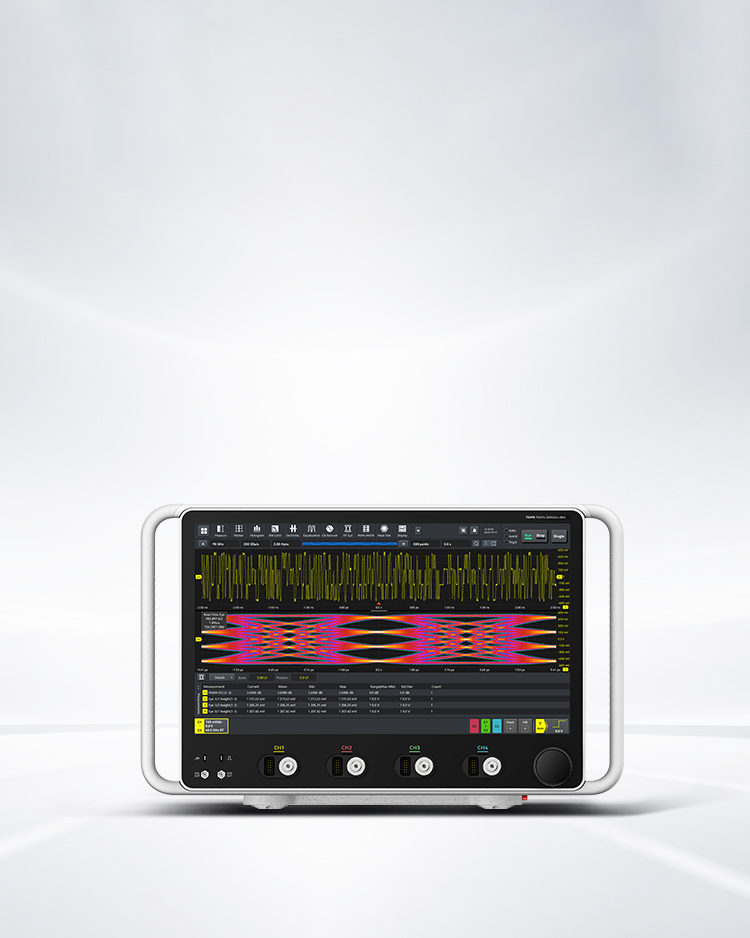

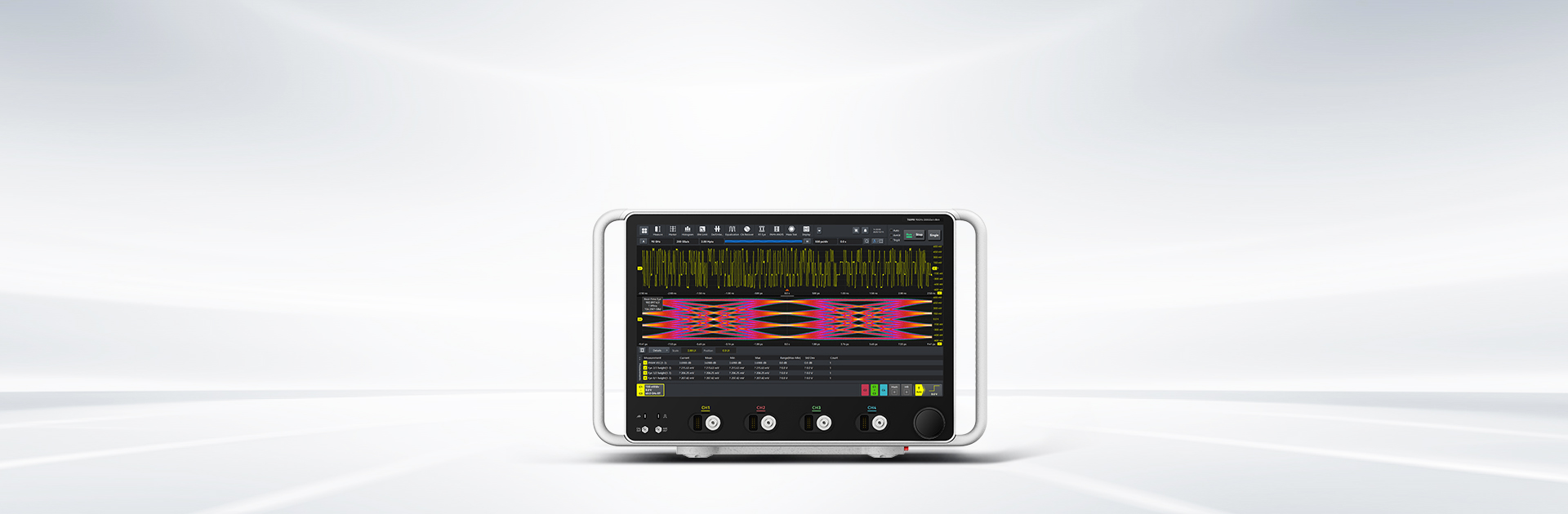

超高速实时示波器

产品特点

能够以高保真水平快速捕获和展示波形信号，满足使用者观察并分析真实信号的需求。
提供 2/4 通道的不同配置，每通道均支持 25 GHz ~ 90 GHz 实时带宽和高达 200 GSa/s 实时采样率。

核心技术指标

25 GHz ~ 90 GHz

带宽

200 GSa/s

采样率

8 bits

垂直分辨率

2 / 4

通道数

60 mV fs ~ 4 V fs

硬件输入动态范围

4 Gpts

最大存储器深度

想获得更多技术信息？

查看详细参数表

丰富的选件清单

搭载服务器级的 CPU 与运行内存，具备超强算力提供强大的高速信号分析能力，丰富的协议一致性测试选件随着软件持续升级，保障了示波器的强大功能。

主机选件

配件

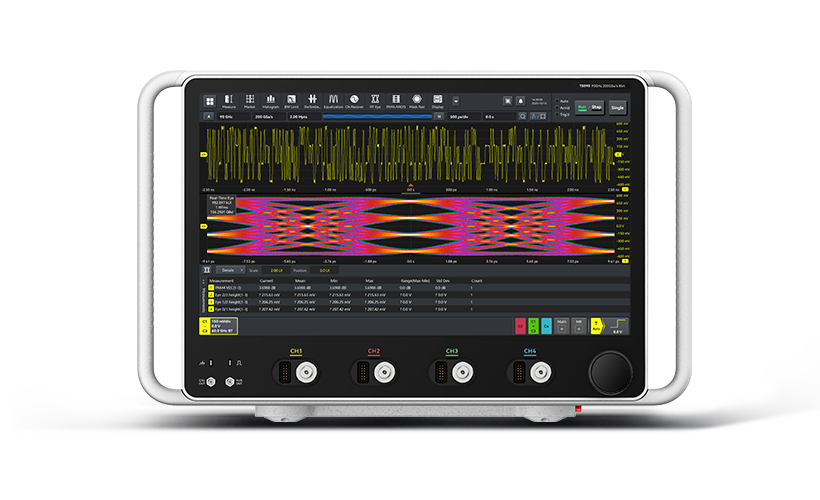

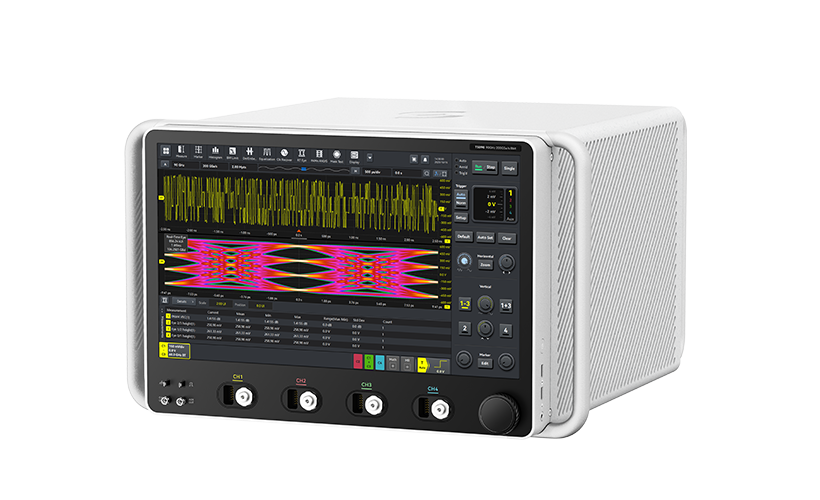

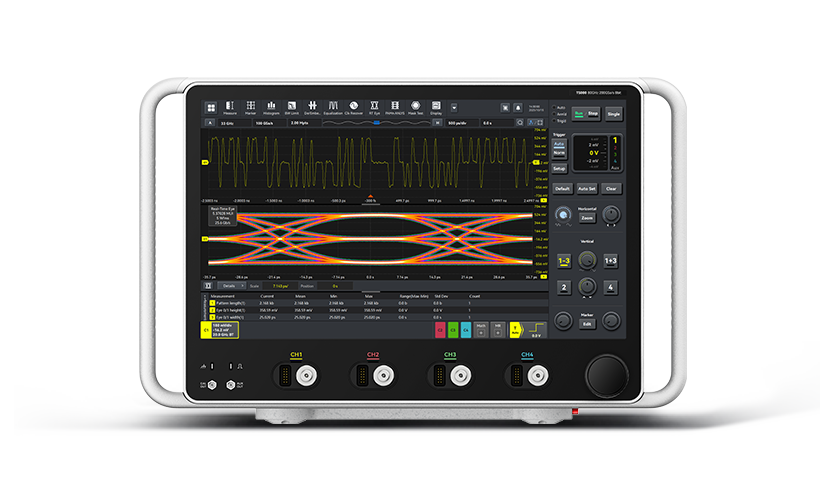

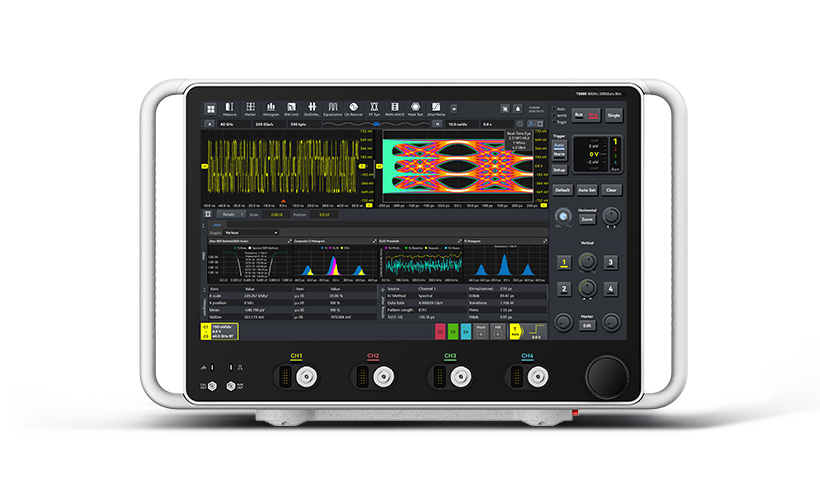

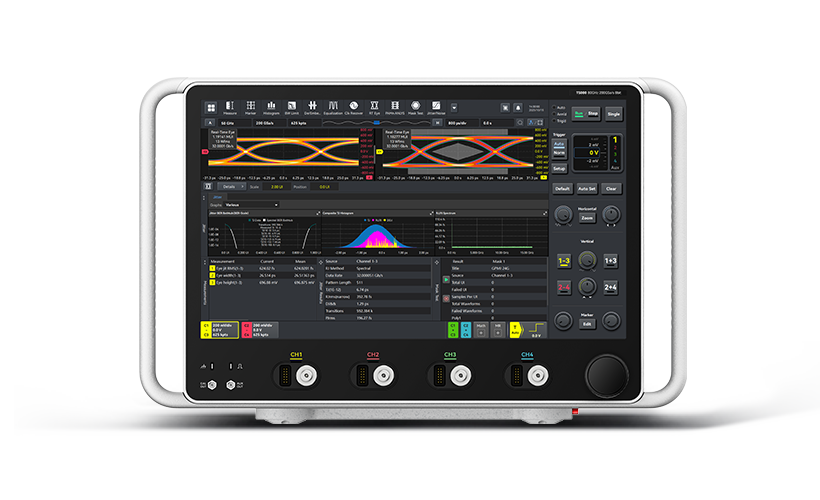

超高速 TS090

90 GHz 带宽实时示波器

超高速 TS080

80 GHz 带宽实时示波器

超高速 TS070

70 GHz 带宽实时示波器

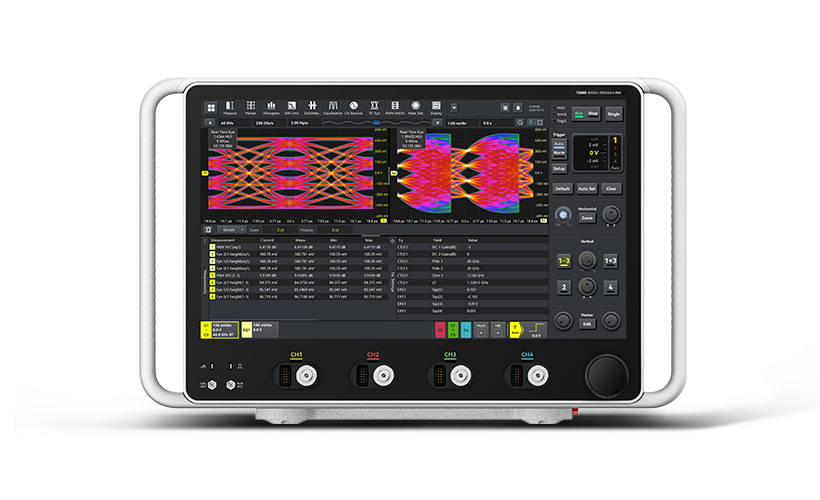

超高速 TS060

60 GHz 带宽实时示波器

超高速 TS050

50 GHz 带宽实时示波器

超高速 TS040

40 GHz 带宽实时示波器

超高速 TS033

33 GHz 带宽实时示波器

超高速 TS025

25 GHz 带宽实时示波器

16 GHz ~ 25 GHz 带宽电探头

了解更多

33 GHz ~ 67 GHz 带宽光探头

了解更多

软件特性和 License 选件

示波器基础软件

高级信号完整性软件

抖动分析软件

PAM-N 高级信号分析软件

高速数字接口测试

在您的应用场景中，我们的产品如何配合您的工作？

高速 SerDes 接口测试

提供嵌入去嵌、信号均衡等高速信号完整性分析能力，支持眼图测量与抖动分析功能，覆盖从IP/芯片/封装设计，到单板/接口/系统应用的端到端测试环节。

相干光系统分析

支持高达160GBaud的调制速率与256QAM的高阶调制信号测试，可提供下一代1.6Tbps超高带宽相干光系统仿真与验证。

更多产品推荐

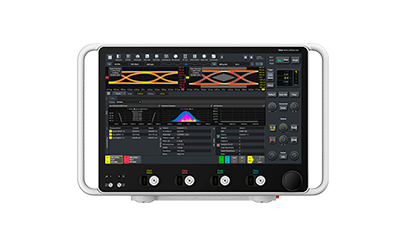

ExWave TS 系列高速实时示波器

25 GHz ~ 40 GHz 带宽，100 GSa/s 采样率
超低的底噪，卓越的信号保真度

了解更多

ExWave DG 系列集群数字化仪

4/8 通道灵活调配，8 GHz 带宽
20 GSa/s ~ 40 GSa/s 采样率，垂直分辨率 12 bits

了解更多

详细产品参数

ExWave TS 90 GHz	产品规格	ExWave TS 80 GHz	ExWave TS 70 GHz	ExWave TS 60 GHz	ExWave TS 50 GHz	ExWave TS 40 GHz	ExWave TS 33 GHz	ExWave TS 25 GHz
90 GHz	模拟带宽（-3 dB）	80 GHz	70 GHz	60 GHz	50 GHz	40 GHz	33 GHz	25 GHz
200 GSa/s	通道采样率	200 GSa/s	200 GSa/s	200 GSa/s	200 GSa/s	200 GSa/s	200 GSa/s	200 GSa/s
2/4	模拟输入通道数	2/4	2/4	2/4	2/4	2/4	2/4	2/4
AP/A 机型：1.0 mm	连接器规格	AP/A 机型：1.0 mm	AP/A 机型：1.0 mm BP/B 机型：1.85 mm	AP/A 机型：1.0 mm BP/B 机型：1.85 mm	AP/A 机型：1.0 mm BP/B 机型：1.85 mm	AP/A 机型：1.0 mm	AP/A 机型：1.0 mm	AP/A 机型：1.0 mm
60 mVfs ~ 4 Vfs	硬件输入动态范围	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs	60 mVfs ~ 4 Vfs
5.0 bits 4.3 bits	ENOB（50 mV/div） ENOB（7.5 mV/div）	5.0 bits 4.3 bits	5.1 bits 4.4 bits	5.3 bits 4.6 bits	5.4 bits 4.7 bits	5.5 bits 4.8 bits	5.6 bits 5.0 bits	5.7 bits 5.1 bits
3.2 mV(rms) 1.0 mV(rms)	本底噪声（50 mV/div）本底噪声（7.5 mV/div）	3.2 mV(rms) 1.0 mV(rms)	3.0 mV(rms) 0.9 mV(rms)	2.8 mV(rms) 0.8 mV(rms)	2.4 mV(rms) 0.7 mV(rms)	2.0 mV(rms) 0.6 mV(rms)	1.8 mV(rms) 0.55 mV(rms)	1.6 mV(rms) 0.5 mV(rms)
≤ 30 fs rms	固有抖动	≤ 30 fs rms	≤ 30 fs rms	≤ 30 fs rms	≤ 30 fs rms	≤ 30 fs rms	≤ 30 fs rms	≤ 30 fs rms
±1 ps pk	通道间固有偏差	±1 ps pk	±1 ps pk	±1 ps pk	±1 ps pk	±1 ps pk	±1 ps pk	±1 ps pk
500 Mpts ~ 4 Gpts	通道最大存储深度	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts	500 Mpts ~ 4 Gpts
