产品特点

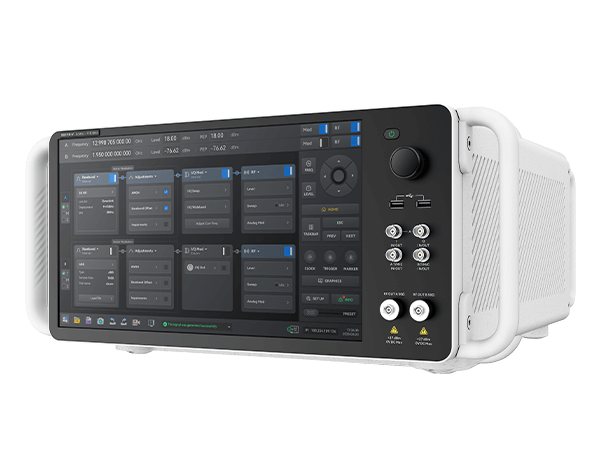

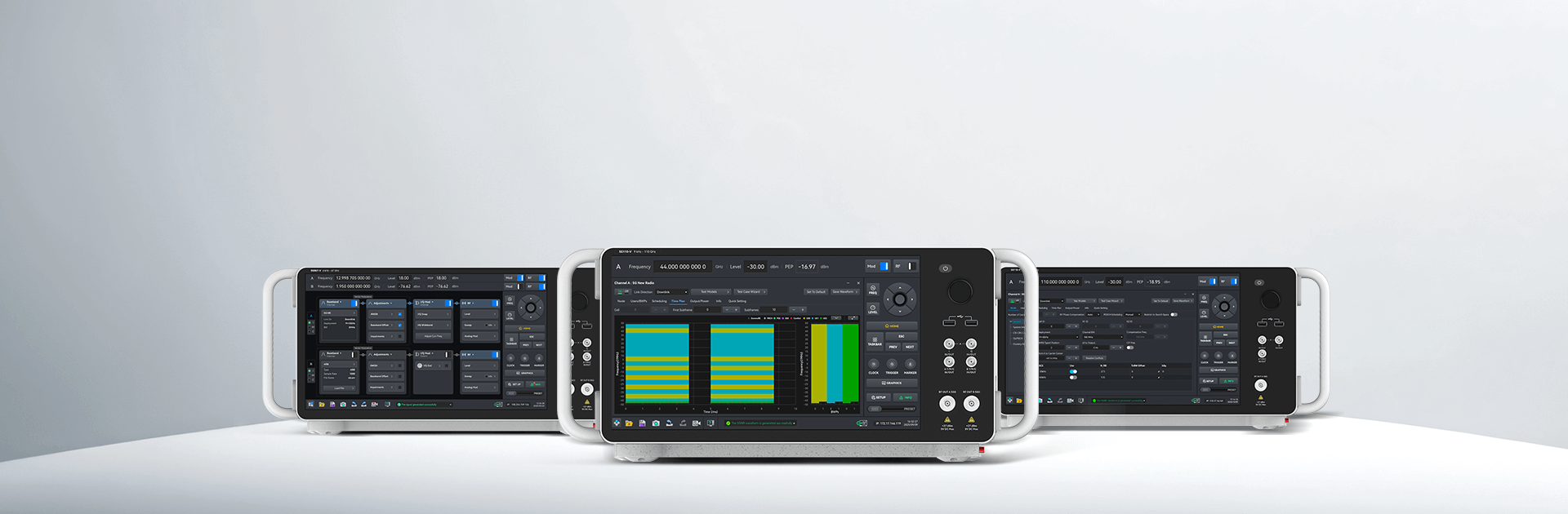

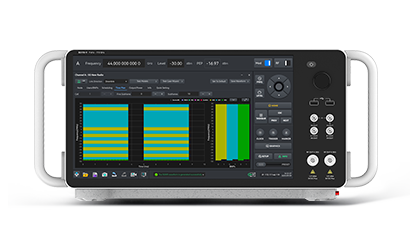

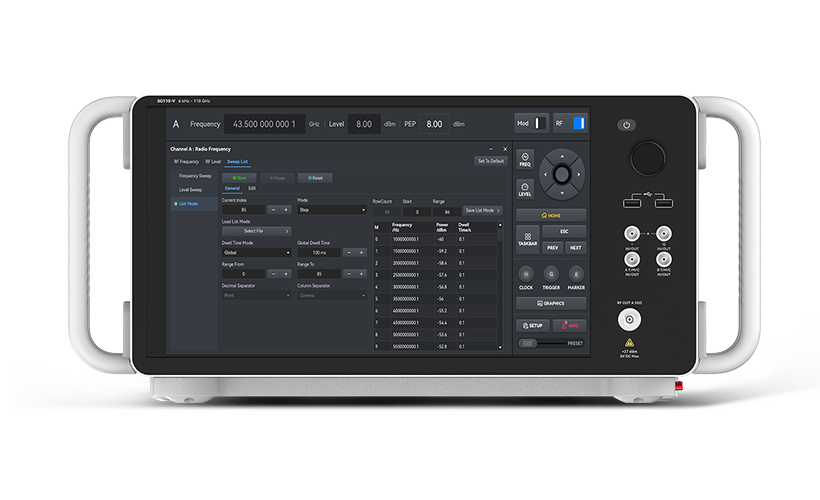

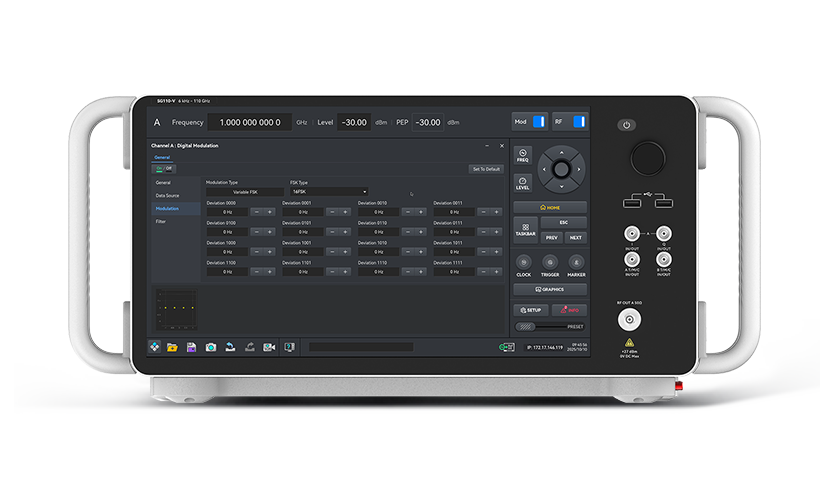

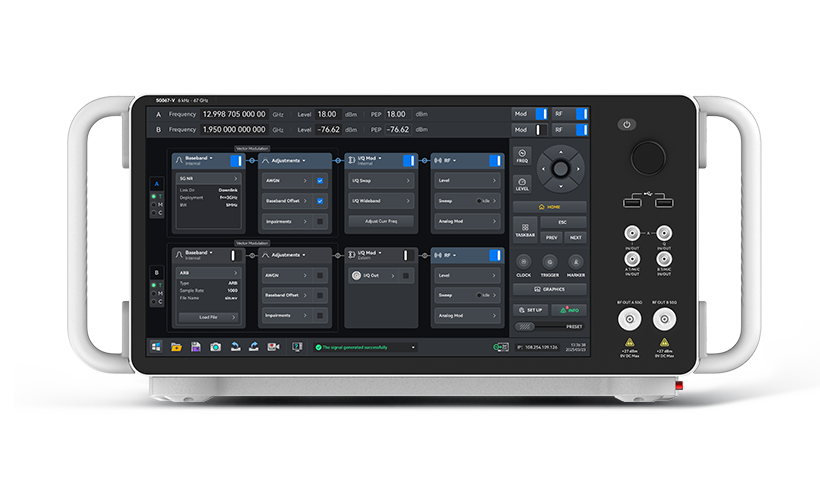

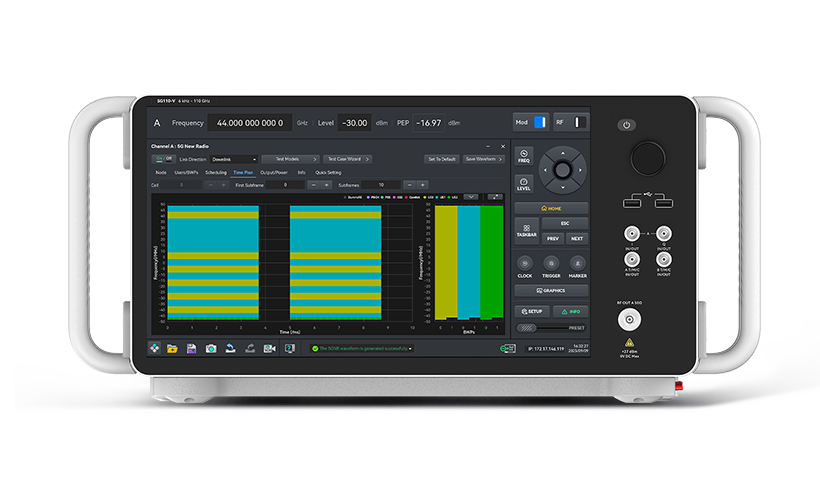

SGV 系列矢量信号发生器是万里眼推出的高端矢量信号发生器，频率范围覆盖 6 kHz ~ 110 GHz，最大调制带宽 5 GHz。此系列产品可达到 -145 dBc/Hz @ 1 GHz offset 10 kHz 的相位噪声水平，支持 2G/3G/4G/5G 等多种通信协议，并能快速进行自动化测试，助力客户在通信系统、部组件和器件等场景完成严苛的测量。
核心技术指标
6 kHz ~ 110 GHz
频率
5 GHz
最大调制带宽
< -145 dBc/Hz @ 1 GHz offset 10 kHz
相位噪声
< 0.4 % @ 100 M（5G NR FR1）
EVM
± ( 0.5 ~ 2.0 ) dB
功率精度
≥ 21 dBm
最大输出功率
想要了解更多技术指标？

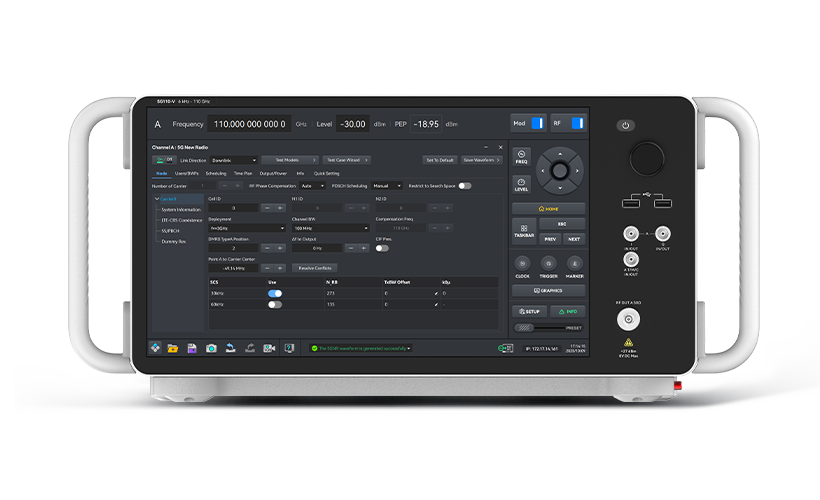

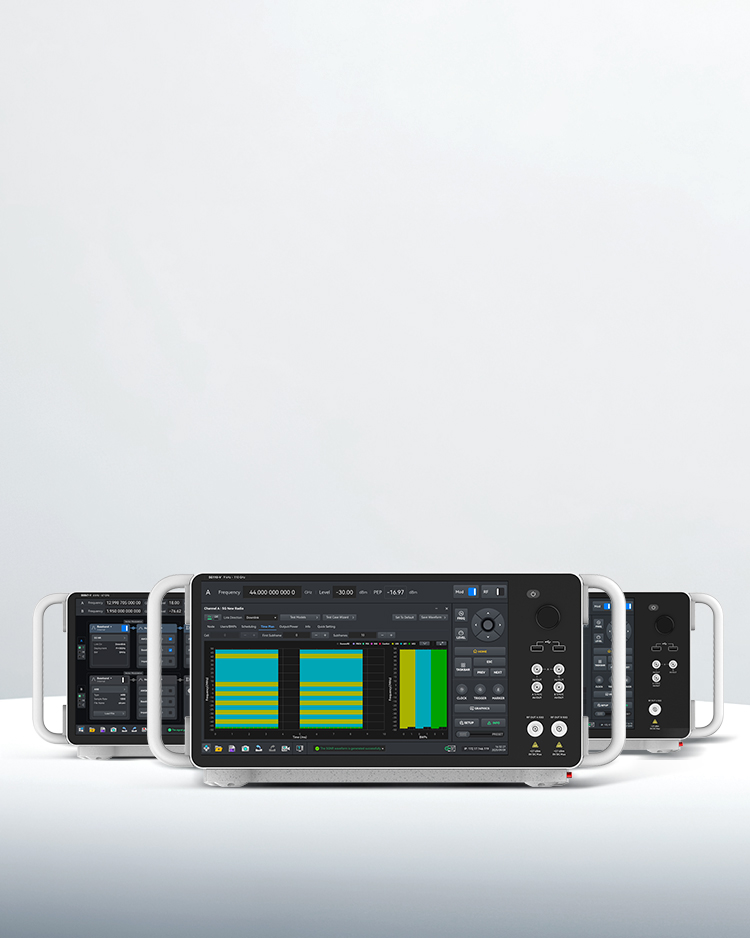

找到适合您的产品
从精密测量到复杂应用场景，我们提供满足行业标准的专业解决方案，当前有
多款高端矢量信号发生器产品供您选择。

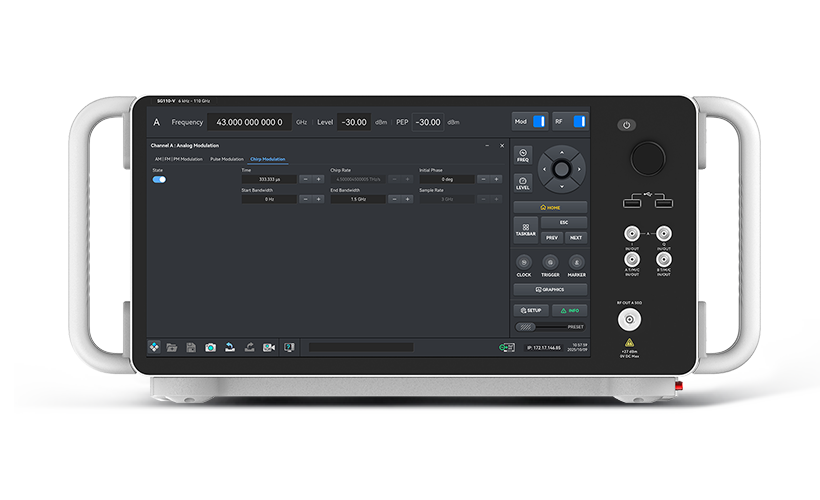

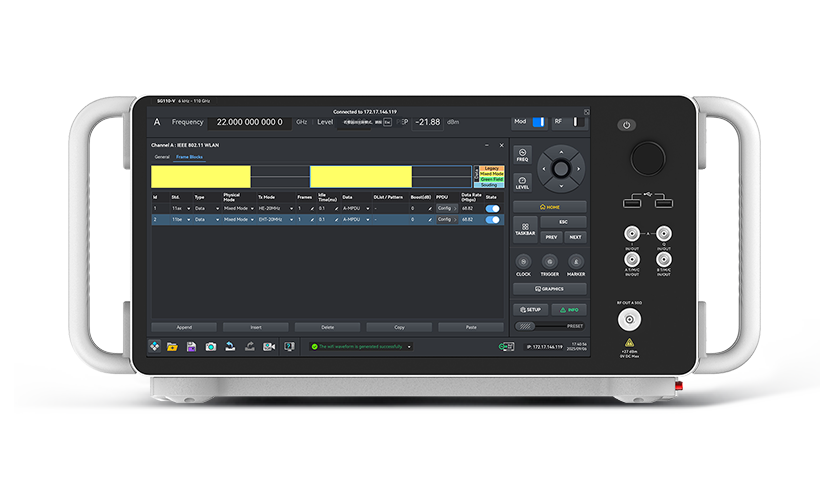

丰富的选件清单
我们提供 30+ 可选拓展模块，让一台仪器拓展成全能测试平台。
详细产品参数
| 参数名称 |
参数值 |
|---|---|
| 频率范围 | 6 kHz ~ 110 GHz，1~2端口 |
| 带 宽 | 500 MHz / 1 GHz / 2 GHz / 5 GHz |
| 相位噪声 | < -145 dBc/Hz @ 1 GHz offset 10 kHz < -130 dBc/Hz @ 10 GHz offset 10 kHz |
| 功率精度 | ±0.5 dB @ 6 kHz ~ 22 GHz ±0.8 dB @ 22 GHz ~ 44 GHz ±1.2 dB @ 44 GHz ~ 67 GHz ±2.0 dB @ 67 GHz ~ 110 GHz |
| EVM | < 0.4% (5G NR FR1) , 100MHz 带宽 < 0.8% (5G NR FR2) , 100MHz 带宽 |
| ACLR | < -56dBc (5G NR FR1) , 100MHz 带宽 < -50dBc (5G NR FR2) , 100MHz 带宽 |
| 谐波 | ≤ –30 dBc（f ≤ 5 GHz） ≤ –60 dBc（谐波选件: f ≤ 5 GHz） ≤ –55 dBc（谐波选件: f > 5 GHz） |
| 响应时间 | 切频：< 15 ms（type）, < 3 ms（DDS） 切幅：< 20 ms |
| 最大输出功率 | ≥ 8 dBm（f ≤ 10 MHz） ≥ 21 dBm（10 MHz < f ≤ 8 GHz） ≥ 19 dBm（8 GHz < f ≤ 22 GHz） ≥ 18 dBm（22 GHz < f ≤ 44 GHz） |
