光模块、光引擎测试解决方案
支撑AI光互连产业蓬勃发展和平稳演进
趋势与挑战
同时，AI超节点/集群互连对更高带宽密度、更低功耗、更低时延、更低成本的持续追求，推动光收发器的架构从全功能的DPO（DSP Pluggable Optics）/FRO（Fully Retimed Optics）衍生到线性直驱的LPO（Linear Pluggable Optics）/LRO（Linear Receive Optics），光收发器的形态从前面板可插拔模块衍生到NPO（Near-Package Optics）/CPO（Co-Packaged Optics）光引擎，光收发器的通道密度从“4/8通道的单端口可插拔光模块”衍生到“16/32/36通道的NPO/CPO光引擎、64通道的XPO（eXtra-dense Pluggable Optics）多端口可插拔光模块”。通道速率的翻倍、通道密度的提升、光收发器架构及封装形态的演变，对测试提出多重挑战：
高速微弱信号的精准测量：
随着单通道速率从56Gbps向224Gbps演进，信号带宽大幅提升，光/电信号幅度不断减小，接收端灵敏度和均衡能力要求愈发严苛；这对测试仪器的带宽、底噪、均衡能力也提出了极致要求，需要示波器等仪器具备超低噪底和高灵敏度、强大且智能的均衡能力，才能在强干扰和信道损伤下，精准捕获微弱信号，并分析如EECQ、TDECQ等关键指标，确保对微弱信号的测量具备高重复性和高置信度。
光模块/光引擎量产测试的效率：
速率提升、通道数量增加和产品形态多样化（如LPO、NPO）导致测试项增多、校准更复杂，而AI算力需求又倒逼产能快速爬坡。这要求测试设备支持更多的并行测试通道，支持更快的数据采集和计算速度，支持采集和计算的并行处理，避免多通道串行、采算串行等处理方式对测试效率和产能的影响；同时，方案必须支持从单站点向多站点并行测试演进，并通过软件定义自动化和高集成度开关矩阵，缩短单个光模块/光引擎的测试时长，降低单通道平均测试成本，在保证覆盖率的条件下实现测试效率和产能的提升。
Layer 1-2流量及协议测试的必要性：
随着单通道速率向224Gbps演进及线性直驱架构（如LPO、NPO）兴起，Layer 1-2流量及协议测试已从辅助手段升级为系统验证的“最终仲裁者”。物理层因信号严重劣化，必须依赖协议层FEC纠错和链路训练（LT）来保障链路可靠性。尤其在LPO架构下，物理层连通与流量层连通之间易出现“灰色地带”，Layer 1-2测试能精准评估链路训练、FEC有效性和吞吐量，解耦物理与协议层问题，确保高速互连系统的真实业务性能。
测试解决方案的灵活性：
高速实时示波器、采样示波器、流量测试仪作为核心测试设备，如何灵活兼容多种形态的被测对象，适配技术研究、产品开发、生产验证等不同测试场景，是方案设计的核心问题；这要求测试设备在硬件上支持多层次的架构解耦（采集/计算解耦、多端口/通道解耦、光/电解耦等），在软件上通过统一平台支持多种行业标准/规范（如IEEE 802.3、OIF-CEI、ITU-T等），同时能在研发模式下提供深度分析算法和可视化调试手段，在生产模式下快速判定通过/失败，从而实现从实验室精确表征到产线高效率筛选的无缝覆盖。
组网与特点

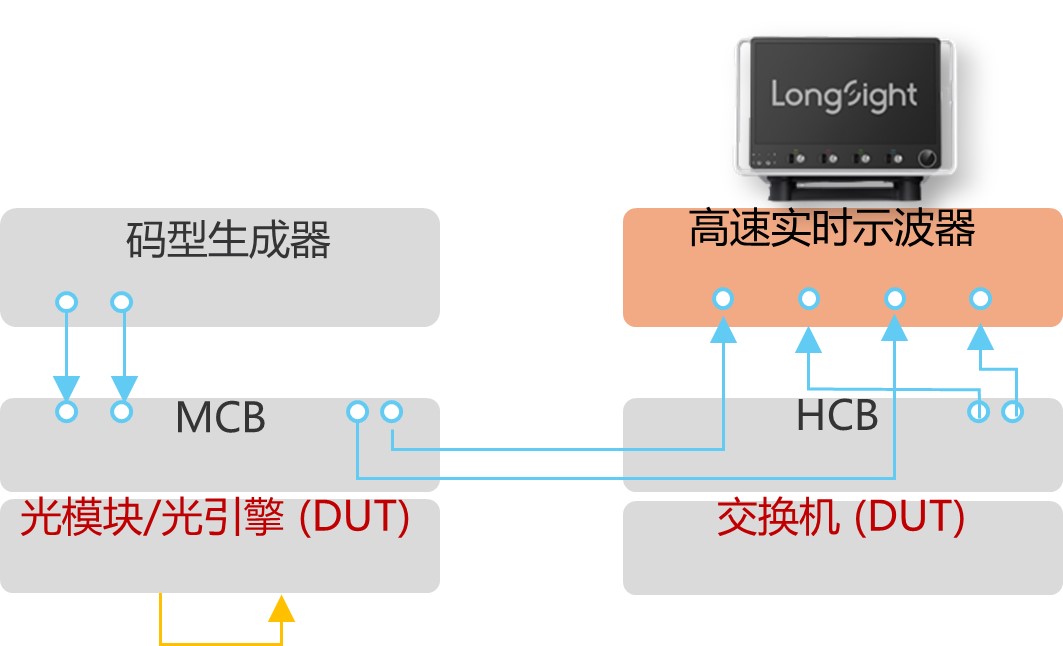

实时示波器+误码仪
万里眼ExWave系列高速实时示波器，具备卓越性能，最大支持四个通道，且每通道最大支持90GHz模拟带宽和200GSa/s通道采样率。坚持不懈的产品打磨造就极低的噪声水平与优异的信号保真度，助力您在前沿科学研究与产业技术升级中不断突破极限：
极致性能：
•200GSa/s 超高通道采样率
•2/4通道灵活选配
•每个通道均支持最高模拟带宽
•每个通道均支持最高通道采样率
•8位垂直分辨率模数转换器
•25GHz 高速差分探头，67GHz 宽带光电转换探头
智能噪声抑制：
•信号噪声与仪器本底噪声智能分离
•精准抑制仪器本底噪声，典型信号眼图提升20%+
智能算法创新：
•快速搜索并定位全局最优加重与均衡组合
•典型场景下测试效率提升100倍
全流程自动化：
•深度集成IEEE 802.3dj等标准全套测试模板与判定规则
•自动执行从信号捕获到结果分析的完整测试流程
•大幅提升测试效率与结果一致性
采样示波器+误码仪
光模块/光引擎光口TX测试组网
万里眼SpWave系列采样示波器，采用高并行解耦架构，兼顾性能与效率，完美匹配单通道200G高速光模块/光引擎测试需求：
极致性能：所见即真，锚定精准测量
•高带宽：65 GHz（-3dBo），支撑单通道200G信号高保真观测。
•低底噪：业界领先的<15 μW（12 μW Typ.）光功率噪声，更精准捕捉微弱信号。
宽动态：-5 dBm ~+1 dBm，最大无损光功率达 9 dBm，覆盖强光/弱光测试场景。
效率革命：瞬采即得，提速全域测试
•高采样率：支持500 kHz 采样率，相比于业界主流的 250 kHz 采样率，效率翻倍。
•多通道独立：多通道完全独立并行，多通道同时测试时长与单通道一致。
采算同步：高并行流式处理技术，边采边算，无需额外的串行计算时间。
流量测试仪
1.6T流量测试仪+交换机+光模块（DUT）蛇形测试组网
万里眼系列化1.6T流量测试仪，支持光模块/光引擎L1-L3功能与性能的综合验证：
便携融合：单机承载多样测试
•支持主流OSFP-RHS/IHS、SMA接口，多种端口形态共存并同时测试
•尺寸小：宽310mm×高112mm×深397mm
•重量轻：6.5kg（机箱），12kg（满配）
单元测试：链路质量可视化
•支持112G、224G通道速率和800GE、1.6TE端口速率
•支持链路质量测试可视化（如眼图、信噪比等指标）
•监测LTP信号核心指标，更早发现信号劣化
系统集成测试：质量监控实时化
•模拟真实业务场景的流量模式开展验证
•前向纠错（FEC）编解码测试与监控
•L1链路质量余量（FEC纠错余量）测试
•L1实时状态、故障告警、FEC及误码率监控
可靠性/极限测试：场景集成化
•容错、压力、电磁兼容、生产老化场景
•物理层编码错误模拟验证
•电压拉偏、频偏调整、通道偏斜注入
•L1层、光模块状态监视、控制和统计。
万里眼高速光模块/光引擎测试解决方案总结
万里眼高速光模块/光引擎测试解决方案，精准切入单通道200G及LPO/XPO/NPO/CPO等新架构带来的精准测量、测试效率与系统验证三大挑战：
•高速实时示波器凭借极致带宽与智能算法，保障微弱信号的高保真捕获、完整性验证/调优；
•采样示波器通过高并行解耦架构，实现多通道高效并行测试；
•1.6T流量测试仪则从L1到L3层构建完整系统验证能力，实时监控链路质量与FEC余量。
三大核心仪器，在硬件上深度解耦，在软件上统一平台，形成了从实验室精确表征到产线高效筛选的无缝覆盖，有力支撑AI超节点/集群高速互连的规模部署。
万里眼光模块、光引擎测试解决方案可为客户带来如下价值：
大规模性能验证
模拟 AI 训练、大规模数据处理等真实业务场景，对 UB 设备进行持续压测并验证带宽吞吐量、端到端时延是否达标。
长稳与故障自愈测试
通过高精度故障注入、信号衰减等方式模拟极端现网场景，验证产品自愈能力。
多场景兼容性适配
基于“芯片-协议-系统-应用”的分层测试体系，为客户构建场景化指标库，采用“仿真预验证+实网精调”模式覆盖全场景。
